Фашинами называются цилиндрические пучки прутьев, вязанные веревкою, проволокою или просто вицами (скрученными прутьями).
Такими фашинами укрепляют откосы насыпей там, где они затопляются разливами рек, берега рек, дно и берега реки около мостов, дно оврагов и вообще
все те места, где текучая вода или волны не позволяют применять других, более простых способов укрепления (дерновку, мостовку и т.п.).
Но в особенности много и удачно применяют фашины при работах по укреплению оврагов и по улучшению русла судоходных рек. В этих случаях из фашин
устраивают запруды, полузапруды, струенаправляющие плотины и т.п.
Главное достоинство фашинных укреплений то, что благодаря длинным прутьям фашин, обильно укрывающим берег реки или откос насыпи,
эти последние не размываются водой во все время, пока не сгниют и не разрушатся прутья; если же принять во внимание, что фашины обычно готовятся
из пород, способных прорастать, то оказывается, что проросшие фашинные материалы своими корнями укрепляют берег навсегда.
Материалом для фашин служит хворост, т.е молодые ветви разных пород деревьев. Отдельные ветви хорошего хвороста,
пригодного для фашинных работ, должны быть, по возможности, прямы, длинны, гибки и не толще 4 см в диаметре.
Хворост бывает: 1) разнородный, 2) ивовый. На первый идут ветви всевозможных лиственных деревьев: дуба, граба,
ясеня, орешины, березы, ивы, тополя, ольхи и т.п., причем последняя, по возможности, в меньшем количестве, так как высохшая ольха легко крошится.
Хвойные породы употребляются на фашины только в тех исключительных случаях, когда нет лиственных пород.
Разнородный хворост идет на нижние части фашинных работ, где нет надобности, чтобы этот хворост приживался. На ивовый
хворост рубятся ветви различных сортов ивы. Под этим названием подразумеваются многочисленные и распространенные повсюду древесные и
кустарниковые породы, носящие различные названия: ива, ветла, ракита, лоза, тальник, осокорь, шелюга и др. Иву надо признать лучшим
материалом для фашин за ее распространенность, способность даже от простого кола даавть ростки при самых неблагоприятных условиях, за ее
быстрый рост, за длинные, гибкие и прямые ветви. Число различных видов ивы доходит до 260, но все они одинаково пригодны для фашинных работ:
надо выбирать те сорта, которые дают длинные, гибкие, прочные ветви. Лучше для фашинных работ: красная ива, краснолозник, верболоз, чернотал,
бредина, верба лозная; хуже других – верба или ветла и ракита. Кроме ивняка для фашинных работ годится и тополь, так как он также, как и ива
легко принимается, от простых кольев дает ростки и побеги.
Рассадка фашинника. Чтобы иметь в достаточном количестве фашинный материал, производят рассадку подходящих сортов
ивы и по достижении ею известного возраста (несколько лет) готовые ветви срезают. От корней ива дает новые побеги, которые опять срезают и т.д.,
пока не истощится почва и ива перестанет давать хорошие побеги. Ива неприхотлива на почву, может расти на всяком грунте, который, впрочем,
перед посадкой должен быть хорошо обработан с осени (или даже с весны); почва должна быть хорошо и глубоко разрыхлена, а если есть возможность,
даже и удобрена. Для посадки ивы место выбирается низкое со стоком в него воды, на хорошей почве ивовое насаждение может давать нужные побеги
до 20 лет и более (при правильном уходе до 50 лет), а на обыкновенных почвах через 12 лет побеги становятся плохими, и является необходимость
заводить новую плантацию, на новом месте.
Ива рассаживается черенками – кусками побегов длиною от 35 см (до 90 см). Черенки берут от одно -
и двухгодовалых побегов (можно брать и старше). Нарубают их острым топором и складывают все комлями в одну сторону; это делается для того,
чтобы при посадке не ошибиться и все их садить комлями вниз. Черенки для посадки должны быть свежие, хотя возможность прорастать они не теряют
в течение 2 или даже 3 месяцев, если сохраняются в крытых местах, где не сохнут, не плесневеют и не обгладываются мышами. Но лучшими черенками
надо считать посаженные в день рубки. Сажают их рядами, на расстоянии ряд от ряда 60 - 75 см и черенок от черенка 45 см.

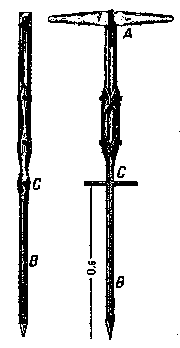

Чтобы при посадке не содрать кожи, черенки садят в особые лунки, которые готовят специальным сверлом (рис 1). Рабочий, взяв сверло за верхнюю
деревянную ручку А, железный конец его В запускает в землю, нажимая на железную перекладину С ногою.
Рис. 1
Если рассадка делается на разливе, то лунки располагаются наклонно по течению реки, чтобы черенки лучше сопротивлялись размыванию.
Черенок большею частью своей длины углубляется в землю; при такой посадке лучше развивается его корневая система.
Посадки черенков производят осенью или весною после спада весенних вод. Первое время (2 года) очень важно держать плантацию
чистою от сорных трав и своевременно подсаживать новые черенки на место погибших. В первый же год советуют сделать подрезку веток, тогда
на второй год поле даст лучшие и более многочисленные побеги. Резка ивняка допускается по второму и третьему году, что зависит от роста.
Обыкновенно по истечении 4 лет ивняк бывает настолько толстым, что годится только на погружаемую кладку и таким образом теряет свою ценность.
Двух- и трехгодовой ивняк – лучший материал для фашинных работ, а потому он ценится дороже. Хорошие плантации дают с гектара от 115 до 170
м3 ивового хвороста.
< В меню > < В начало >
Виды фашин и их изготовление
Фашины бывают: 1) простые, 2) фашинные канаты, 3) тяжелые.

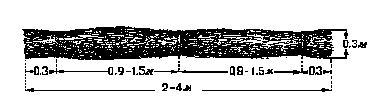

Простые фашины подразделяются: на однокомельные (рис.2), двухкомельные (рис.3) и метловые (рис.4). Однокомельные
фашины употребляются во всех тех случаях, когда работа должна быть произведена быстро и фашины должны быть посильны для переноски одному
человеку. Длина фашины равна длине прутьев, т.е. 2 - 4 м. Фашина имеет 3 перевязки. диаметр = 0,3 м.
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
Двухкомельные фашины употребляются исключительно на гати (на топких дорогах). Они вяжутся из прутьев,
раскладываемых комлями в разные стороны и равномерно по всей длине фашины. Длина их произвольна, диаметр 0,3 м.
Метловые фашины имеют только две перевязки. Такие фашины очень хороши для образования упругой поверхности сооружений
и хорошо сопротивляются ударам волн.

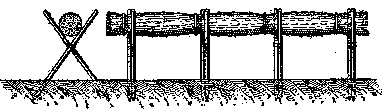

Чтобы фашины выходили плотными, их вяжут на станках (рис. 5). Около места перевязки двое рабочих сильно стягивают

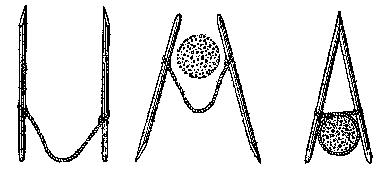

хворост затяжками (рис. 6), а третий в то же время перевязывает его. Для перевязки употребляют те же прутья, но только, чтобы они
не ломались, их превращают в так называемые вицы; для этого рабочий становится на прут ногою и скручивает его, начиная с вершины;
вследствие скручивания прут растрескивается по длине на более тонкие части и обращается как бы в канат, хотя и не такой мягкий, как пеньковый,
но, во всяком случае, и не ломкий. Вицы готовят из отборной лозы, прутья для них должны быть свежей рубки, но несколько завядшие. Прутья,
долго лежавшие, теряют мягкость, так как сохнут (особенно летом); если работу приходится отложить, их надо сохранять в воде. Впрочем, и
засохшим прутьям можно вернуть их мягкость, для этого их пропаривают. Чтобы вязка была прочной и надежной, вица должна быть такой длины,
чтобы раза 4 обхватить фашину. Вместо виц можно употреблять для вязки фашин веревку, проволоку и т. п.
Рис. 7
Фашинные канаты (рис. 7) - длинные (3 и 6 м) и тонкие (10 - 13 см) фашины, перевязанные через каждый 1
м; они делаются из длинных тонких прутьев отборной лозы и ивы.
Хворост раскладывается комлями в одну сторону и выравнивается так, чтобы канат получился одной толщины. Назначение
таких фашинных канатов - удерживать на месте слои слои фашин; для этой цели их прибивают к фашинам и к земле кольями длиною 1,2 - 1,5 м,
диаметром 5 - 6 см. Лучший материал для кольев - сосна.
Рис. 8

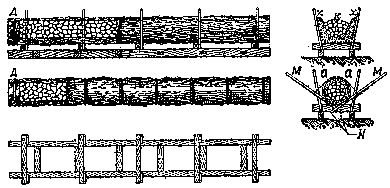

Тяжелые фашины. Так называются фашины, начиненные камнем или другим каким-либо тяжелым материалом. Вязка тяжелых фашин
исполняется на подмостках или козлах (рис. 8). Хворост укладывается по длине комлями в разные стороны и таким образом, чтобы получились как
бы днище и бока хх для помещения камня к. Для удержания каменного ядра на обоих концах фашины (рис. 8) укладывают заранее
приготовленные пробки А из коротко вырезанных и правильно связанных хворостин. По заполнении фашины камнем сверху кладут слой
хвороста и приступают к вязке фашины. Хворост должен быть мелкий и гибкий. Так как тяжелые фашины предназначены для подводных сооружений,
то хворост может быть допущен разнородный – из всяких лиственных пород. Для надлежащего сжатия тяжелой фашины при вязке ее употребляют
стяжные цепи а (рис. 8) с аншпурами ММ. Натягиванием этих цепей и ударами колотушки достигается сильное уплотнение фашины.
Перевязка тяжелых фашин делается обыкновенно при помощи отожженной проволоки диаметром 3 мм, или же вицами из
ореховых, ясеневых и других прочных пород прутьев. Тяжелые фашины служат для укрепления подмываемых берегов рек, для устройства заграждающих
сооружений на реках и т.п. Диаметр тяжелых фашин 71 см (27"), длина – несколько метров. Иногда им придают очень значительную длину,
до 200 м, и тогда их называют бесконечными.
< В меню > < В начало >
Рис. 9
Колья
Заготовляемые для фашинных работ колья выделываются из всякого дерева, лишь бы оно было достаточно твердо и при забивании возможно
меньше размочаливалось. Лучшими считаются колья из соснового дерева, надо только, чтобы они были прямые, без сучков и трещин. На фашинные
работы употребляют колья длиною от 0,6 до 1,2 м, при диаметре 5 - 6 см; лучше брать длинные, так как они сильнее закрепляют
фашины. Ивовые колья хороши тем, что прорастают, но так как при забивании их кора местами сдирается, то это прорастание очень ненадежно,
и ростки обыкновенно замирают, да и забивают их вниз вершиною, что также не способствует прорастанию.
Иногда колья делают с крючком (сучком) наверху (рис. 9, а); такой кол лучше держит канат и фашину. Но особой
надобности в этом нет, так как при забивании крепкого сосового кола вершина его несколько размочаливается и образует головку (рис. 9, б),
которая также хорошо удерживает канат и фашины на месте. Для плетней колья берут длиною 1,5 - 1,8 м, диаметром 76 - 90 мм.
< В меню > < В начало >
Колотушка, трамбовка и возок
Рис. 10
Рис. 11
Для забивания кольев делается из твердого дерева колотушка (рис. 10). Для уплотнения фашинного материала служат
различные трамбовки. На (рис. 11) показана так называемая легкая трамбовка Т, которою осаживают по канатам фашинные слои,
подкладывая под трамбовку возок В.
< В меню > < В начало >
Плетни
Рис. 12
Плетни употребляются для удержания камня на откосах, размываемых водою, для удержания камня на тюфяках (см. ниже),
для заграждения оврагов, с целью остановить их дальнейшее размывание, и пр.
Устраивают плетни из сосновых и ивовых кольев длиною 1,2 - 1,8 м, забиваемых на расстоянии от 0,2 до 0,3 м.
Колья эти переплетаются свежим, гибким, способным прорастать ивняком (рис.12). Ивняк заплетается по указанному на рисунке способу таким образом,
чтобы комли входили в землю (рис. 12, справа); такой плетень приживается. Для большей прочности вершины хвороста прячут внутрь плетня.
Обыкновенно для должного сжатия заплетаемого хвороста колья не забивают сразу на требуемую глубину (рис.12, справа), и только после заплетания
вколачивают окончательно (рис.12, слева), ударяя колотушками по заплетенному хворосту. Толщина хвороста 12 - 16 мм в комле.
< В меню > < В начало >
Употребление фашин
Рис. 13
Укрепление откосов и берегов рек

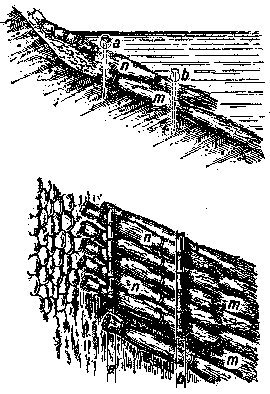

Для защиты берегов и откосов от волн и паводков употребляют одежду откосов из фашин. Откосы обделываются полуторным
заложением и обкладываются метловыми или простыми однокомельными фашинами m, комлями на берег, а метлами к воде (рис.13),
направляя их несколько по течению. Комли присыпают толстым слоем земли и кладут второй ряд n, по которому прикалывают два ряда
прутяного каната а и b, забивая приколы через фашину. Так продолжают до переменного горизонта, выше которого укрепляют уже иным способом.
Рис. 14
Рис. 15
Рис. 16

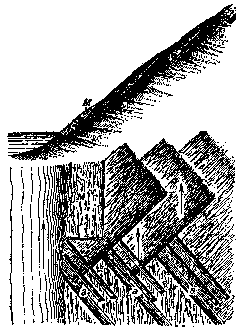

На рис. 14 изображена хворостяная выстилка иного устройства по откосам и берегам рек. Выстилка эта хороша в тех случаях,
когда хотят, чтобы хворост прижился и покрыл весь откос своею порослью. Берег реки срезается полуторным откосом; по откосу, наклонно к бровке,
копают канавы а глубиною 30 см, в которые кладут комли фашин, развязывая их, или же прямо выстилают откос хворостом,
комли которого упирают в эти канавы. Направление хворостин перпендикулярно направлению канав, а стало быть наклонное по течению реки (рис. 14).
Каждый слой хвороста прикрепляется двумя фашинными канатами и засыпается землею.
При укреплении крутых берегов, во избежание большой съемки земли, применяется сплошное обложение берега фашинами следующим
образом (рис.15). У меженнего уровня делается ровик глубиною в 30 см, в который фашины устанавливаются стоймя, комлями вниз плотно
к откосу. По ним в поперечном направлении прибивают фашинные канаты, причем колья забивают через фашину. Канаты располагают друг от друга
на расстоянии 60 см. Чтобы фашины лучше и надежнее прорастали, комли их присыпают слоем земли.
Рис. 17
Рис. 18
Рис. 19
Рис. 20
Для укрепления дна реки и подмываемого берега употребляют тяжелые фашины. Их располагают вдоль подмываемого берега,
опуская на дно рядом, чтобы получилось сплошное покрытие. Сверху, для большей надежности, делают каменную отсыпь (рис.16).

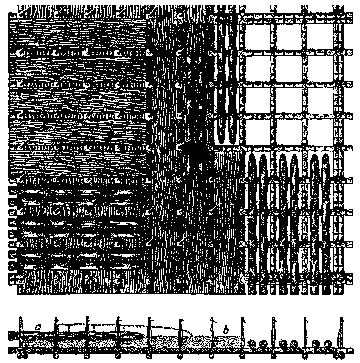

Вместо тяжелых фашин дно реки укрепляют также погружаемыми на дно фашинными тюфяками. Для их приготовления на пологом
берегу или прямо на воде устраивают станок или так называемую кровать для тюфяка. На воде это делается следующим образом: выше
по течению того места, где предполагается опустить тюфяк, выбирают защищенную от течения косою или траверсом1) заводь.
Здесь, параллельно урезу воды, располагаются бревна на расстоянии друг от друга 1 м, а чтобы они не сдвигались, их по концам
привязывают веревками к длинным жердям. Поперек бревен, на расстоянии 1 м друг от друга, настилают доски, и кровать или,

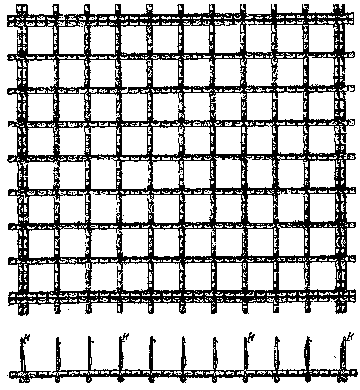

лучше сказать, плот - готов. На нем вяжут сначала сетку из прутяных канатов (рис. 17).
Для вязки сетки употребляют тонкую в 9,5 мм (3/8") смоляную веревку,
длинный свободный конец которой к, чтобы он не затерялся среди фашинника, укрепляют у верхнего конца кольев, забитых в местах
перекрещивания канатов. Этими веревками тюфяк впоследствии будет стянут для большей его плотности и прочности. На сетку настилают фашины
сначала в одном направлении и, развязывая их, получают сплошной слой хвороста b (рис. 18). За этим слоем настилают подобным же
образом другой - c, но уже в перпендикулярном к первому направлении, и таким образом кладут несколько слоев, что зависит от заданной
толщины тюфяка.

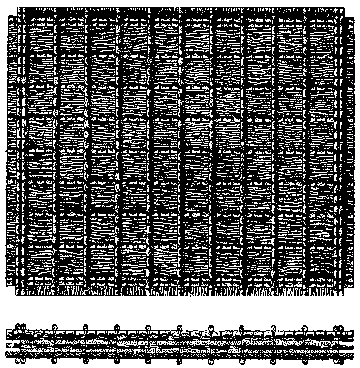

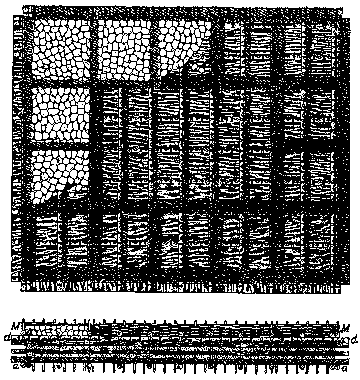

Сверху вяжется такая же сетка d (рис.19 и 20), как и снизу. Затем весь тюфяк плотно стягивается и связывается
вышеуказанными веревками, совершенно так же, как стягивается шпагатом спальный матрац или мягкая набивка мебели. Для надлежащего стягивания
хвороста употребляют следующий инструмент (рис. 21). Это - кусок обыкновенной газовой трубы в 6 мм диаметром, с острым наконечником
внизу и ручкою сверху. Внизу у наконечника ходит на шарнире небольшой рычажок, который может становиться перпендикулярно к трубе. Прокалывая
толщу фашинника, пока острие не пройде насквозь, тянут за ручку вверх; опустившийся рычажок не дает хода инструменту, и таким образом хворост
стягивается.
Рис. 21
Чтобы вынуть этот инструмент, достаточно вновь опустить его, и цепочкой, идущей внутри трубки, притянуть рычажок внутрь трубки.
Связанный тюфяк сверху заканчивается клетками плетня М, устроенными по контуру сетки (рис. 20); он подводится вплавь к укрепляемому месту,
ставится там на якоря и канаты и загружается камнями, пока не опустится на дно (рис. 22). Там, где нет камня и доставка его из других мест
обходится дорого и в то же время простое укрепление откосов обыкновенными фашинами считается не достигающим цели, там по берегу устраивают
из фашин более солидное укрепление, так называемую: 1) фашинную кладку и 2) опояску из простых фашин.
Рис. 22
Рис. 23

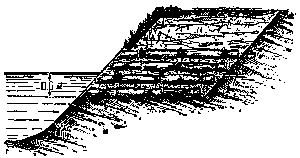

Фашинная кладка. Вынув часть береговой земли на 60 см (2 фута) ниже горизонта низкой воды (рис. 23), укладывают
горизонтальными комлями к берегу ряд фашин, придавая им несколько наклонное к берегу, по направлению течения, положение. Уложив ряд фашин
вдоль всего берега, засыпают его слоем земли, затем кладут второй такой же ряд. Поверх второго ряда натягивают несколько прутяных канатов
и прибивают кольями к подошве берега сквозь оба ряда фашин. Затем насыпают землю вровень с канатами и утрамбовывают. На этот слой настилают
подобным же образом последующие слои до требуемой высоты. Одежды эти нельзя выводить высоко, так как фашины, находясь постоянно на воздухе,
рассыхаются и портятся, а потому верхнюю часть укрепления лучше заменить землей и выстлать дерном.

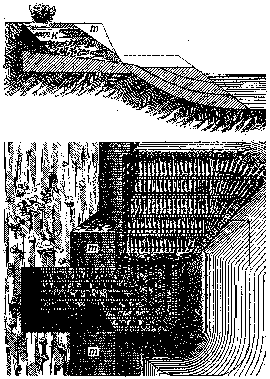

Опояска из погружаемой в воду фашинной кладки выполняется следующим образом.
Рис. 24

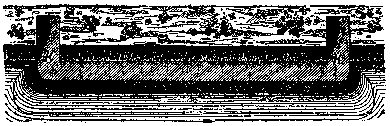

В откосе берега перпендикулярно реке котлован k (рис. 24 и 25), в который закладывается так называемый корень опояски,
это - ее связь с берегом; таким же корнем k закончится опояска с другого конца, и если она очень длинна, несколько корней закладываются
посредине. В этот береговой котлован кладут ряд за рядом фашины, постепенно выпуская их на воду (рис. 24). Фашины эти скрепляются канатами,
выстилаются хворостом (развязанными фашинами) и вновь скрепляются канатами. Этот первый ряд кладки погружают в воду землей, глиною, камнями
и т.п., в зависимости от имеющегося у места работ материала для нагрузки. За первым слоем так же кладут второй, поворачивая фашинную кладку
постепенно по течению и загружая каждый слой по предыдущему на дно. Землю для нагрузки берут тут же, срезывая кстати откос берега m
(рис. 24) более полого, и тем придавая ему более устойчивое очертание.
Рис. 25
Из многочисленных и разнообразных фашинных укреплений мною были выбраны только те, какие могут чаще встретиться в железнодорожной практике.
Укажу, кроме того, что опасные места около устоев мостов или быков можно укреплять, погружая кругом быка ряд фашинных тюфяков
и загружая их каменной наброской.
Все же надо оговориться, что капитальные фашинные сооружения употребляются не в железнодорожной практике, а в практике по
водяным путям сообщения: в работах по выправлению русл, укреплению берегов судоходных рек. Подробное описание этих работ не входит в
программу курса, а потому я ограничусь только перечислением их.
Рис. 26

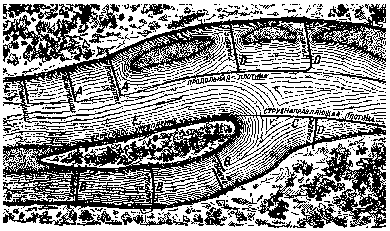

Подобно вышеописанной опояске из погружаемой фашинной кладки устраиваются, например, запруды В (рис. 26), преграждающие
течение воды в рукаве и тем направляющие воду по главному фарватеру; полузапруды А, которые суживают фарватер и тем делают его глубже;
струенаправляющие плотины С, направляющие главное течение реки по фарватеру; траверсы D, связывающие продольные плотины с берегом.
Во всех этих случаях погружаемая фашинная кладка имеет огромное значение.
Рис. 27
Гати. При проведении дороги по топким местам устраивают гати, которые состоят из нескольких рядов двукомельных
фашин, расположенных перпендикулярно дороге (рис. 27). Сначала выстилают первый ряд и засыпают землею, утрамбовывая этот слой до толщины
5 см (2"). По готовому слою стелют второй слой из более коротких фашин и укрепляют его прутьями, канатами вдоль дороги, через
70 см (1 арш.) канат от каната, и прибивая через 60 см кольями. За этим слоем, если надо, делают третий и т.д. Канаты располагают
через слой. Последний ряд фашин закрепляется с каждого края двойным рядом фашинных канатов. Верхняя засыпка из хряща должна быть после
трамбования в 15 см толщиною.
1) О траверсе см. дальше.
< В меню > < В начало >
Укрепление оврагов
Фашинный материал очень хорош для укрепления дна и боков оврагов от размывания их дождевыми и снеговыми водами, для закрепления
оврага, т.е. для остановки роста оврага.
Некоторые из указанных выше способов укрепления берегов пригодны и для укрепления оврагов, надо только их видоизменить
согласно новым условиям работы.
Остановимся на двух простейших способах, практикуемых для этой цели.
Рис. 28
Самый простой и дешевый способ закрепления оврагов, это - выстилание дна и стенок оврага хворостом (рис. 28). Хворост кладется
комлями вниз, против течения воды. Здесь пригоден всякий хворост - ивовый, осиновый, сосновый, а если есть возможность выбирать, то надо отдать
предпочтение тому, который посуковатее. Кладут его слоем от 0,3 до 0,7 м толщиною, сверху укрепляют через каждые 1,5 - 2 м
поперечными слегами АА, которые привязывают вицами к забитым кольям В.
Потоки воды, сбегающие вниз по оврагу, фильтруясь через хворост, оставляют в нем землю, песок и ил; таким образом хворост
мало-по-малу заполняется наносами, которые затем покрываются травою и дерном, и поверхность оврага становится закрепленной навсегда.
Если одного слоя хвороста окажется недостаточно, то, когда он заполнится землею, на него стелют второй слой и т.д.
К сухому, мертвому хворосту полезно прибавлять некоторую часть живого ивового хвороста; хорошо также брать ивовые колья.
Таким способом одною-двумя вязанками хвороста и несколькими ивовыми кольями можно закрепить небольшие рытвины и промоины.
Рис. 29
Более солидное и надежное укрепление, это - запруды, устанавливаемые поперек оврага. Несколько поперечных запруд, поставленных
в овраге, препятствуют воде приобретать значительную скорость течения, а с уменьшением скорости уменьшается и размывающее действие воды.
Кроме того, наносы, скапливающиеся за запрудами, выравнивают русло оврага, делают дно его широким, и вода, протекая по широкому ложу, теряет
свою скорость. Запруды делаются из плетня, устройство которого указано раньше, или из фашин. На рис. 29 показаны фашинные запруды; диаметр
фашин от 0,2 до 1,0 м, длина 2 - 4 м. Фашины К могут быть и легкие, и тяжелые; их кладут в 1, 2 и более рядов и друг
на друга; каждый ряд, примерно через 0,7 м, прибивается к земле кольями. Перед фашинной плотиной для большей устойчивости забивают
сваи С, а под запрудой, на слабых грунтах, в предупреждение подмывания водой слегка углубляют землю и прокладывают слой хвороста М.
Чтобы вода не прорвала фашинной запруды с боков, концы фашин заделываются в откосы оврага на довольно большую глубину; для этой же цели при
слабых грунтах укладывают вдоль оврага с боков, выше и ниже плотины фашины - а и N.
< В меню > < В начало >
|
|
){kind=small}
){kind=small}
){kind=small}
){kind=small}
){kind=small}
){kind=small}
){kind=small}
)
){kind=small}
)
)
){kind=small}
)
)
)
){kind=small}
)
)
)
)
){kind=small}
){kind=small}
)
)
){kind=small}
)
){kind=small}
)
)
